ESWL

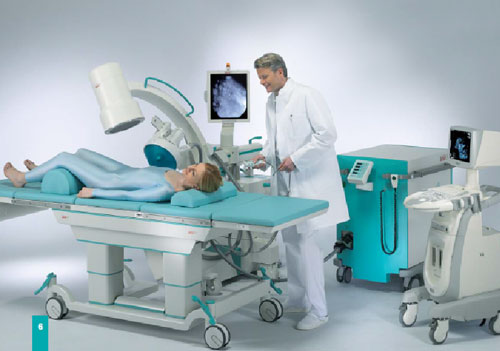

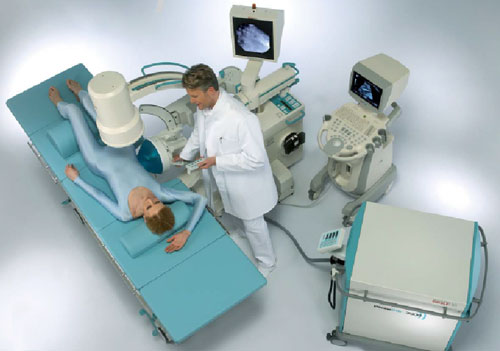

Aparat do terapii falą uderzeniową Piezolith 3000

Aparat do pozaustrojowego kruszenia kamieni ESWL Piezolith 3000 jest jedynym na świecie aparatem ESWL posiadający trzykrotną regulację wielkości ogniska. Poprzez możliwość regulacji wielkości ogniska można dobrać jego odpowiednie parametry zależnie od wielkości kamienia oraz ruchliwości oddechowej pacjenta. Regulacja wielkości ogniska w połączeniu z podwójnym pozycjonowaniem czaszy fali uderzeniowej – usg i rtg – pozwala na uzyskanie dużej skuteczności kruszenia.

Zalety aparatu Piezolith 3000:

• Bardzo niski koszt eksploatacji
• Podwójne system lokalizacji kamieni  – usg i rtg
• Możliwość regulacji wielkości ogniska 16 mm x 3mm, 24 mm x 5 mm oraz 28 mm x 8 mm umożliwiająca precyzyjne przeprowadzanie zabiegu i dopasowania się do wielkości kamienia oraz ruchliwości oddechowej pacjenta
• Kruszenie nie wymaga dodatkowego znieczulenia pacjenta
• Piezoelektryczne, samoogniskujące się źródło terapeutyczne w nowej podwójnej technice powierzchniowej
  (piezo – bliźniacze źródło), dostarczające zdwojoną energię
• 5-krotnie dłuższy okres trwałości w stosunku do tradycyjnych źródeł terapii
• Gwarantowana żywotność urządzenia: min. 5.000.000 fal uderzeniowych dla maksymalnej energii
• Kąt otwarcia (apretury) – 74° – wielkopłaszczyznowe nagromadzenie energii, redukuje gęstość energii na powierzchni skóry przez co zmniejsza znacząco ból pacjenta
• 20 poziomów ustawienia energii umożliwia dokładną regulację dawkowania energii
• Optymalna głębokość penetracji od 0 do 165 mm
• Możliwość różnych konfiguracji aparatu Piezolith 3000 z aparatami usg, rtg i stołami zabiegowymi
• Wymagana powierzchnia tylko 15 m2 przy dwóch systemach lokalizacji

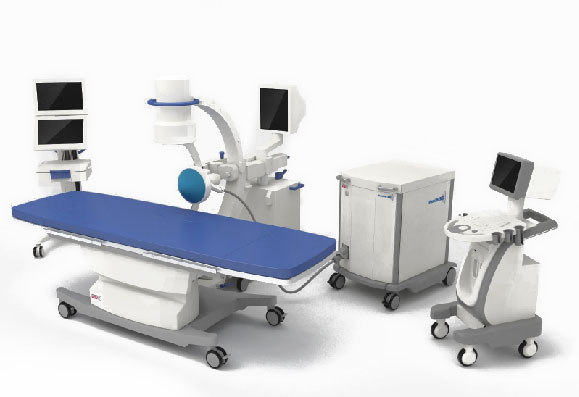

Aparat do terapii falą uderzeniową Piezolith 3000 Plus

Aparat Piezolith 3000 Plus jest jedynym na świecie aparatem ESWL posiadający trzykrotną regulację wielkości ogniska.

Ergonomiczna obsługa aparatu poprzez 19” dotykowy aparat do sterowania generatorem, aparatem RTG, aparatem USG i stołem zabiegowym z możliwością podglądu obrazów z obydwu źródeł obrazowania.

Poprzez możliwość regulacji wielkości ogniska można dobrać jego odpowiednią wielkość zależnie od wielkości kamienia oraz ruchliwości oddechowej pacjenta. Podwójne pozycjonowanie czaszy fali uderzeniowej na podstawie usg i rtg pozwala na dokładną wizualizację różnego rodzaju kamieni i uzyskanie dużej skuteczności kruszenia. Kruszenie aparatem Piezolith 3000 nie wymaga dodatkowego znieczulenia pacjenta.

ESWL czyli Extracorporeal Shock Wave Lithotripsy (kruszenie kamieni falą uderzeniową generowaną zewnątrzustrojowo) jest najmniej inwazyjną, najczęściej wybieraną przez urologów metodą leczenia kamicy dróg moczowych. Jest to nie chirurgiczna metoda leczenia, w której wykorzystuje się falę uderzeniową wygenerowaną zewnątrz pacjenta.

Wynaleziono ją w latach osiemdziesiątych dwudziestego wieku i pozwala kruszyć kamienie nerkowe na drobne fragmenty, które samoistnie wydalane są z moczem przez większość pacjentów w kilka dni lub tygodni po zabiegu. Zabieg wykonywany jest w pozycji leżącej.

Osoba prowadząca zabieg układa pacjenta w taki sposób, aby ognisko fali uderzeniowej pokrywało się z miejscem złogu do skruszenia. Wykorzystuje się do tego pozycjonowanie rentgenowskie oraz przy pomocy ultrasonografu. Następnie ustala się parametry fali uderzeniowej czyli moc, częstość uderzeń, ilość impulsów oraz wielkość ogniska w zależności od lokalizacji kamienia, jego wielkości oraz ruchliwości oddechowej pacjenta i jego kondycji zdrowotnej.

Pacjent otrzymuje serię fal uderzeniowych generowanych wewnątrzustrojowo, które są transmitowane poprzez balon wypełniony wodą do ciała pacjenta i po zogniskowaniu na kamieniu dokonują jego całkowitej dezintegracji.

Należy zwrócić uwagę na fakt, iż zabieg ESWL nie jest zabiegiem chirurgicznym. Nie wymaga również jakiś szczególnych przygotowań ze strony pacjenta. Dzięki temu pacjent, najczęściej już po godzinie od jego rozpoczęcie może udać się do domu.

Użycie metody ESWL nie wymaga hospitalizacji, jednak o tym czy pacjent musi pozostać pod obserwacją np. na jeden dzień w klinice decyduje indywidualny stan zdrowia pacjenta.

LITHOTRIPTER 220-240 V, 50-60 Hz

• Podwójny system lokalizacji kamieni
• Piezoelektryczne, samoogniskujące się źródło terapeutyczne w nowej podwójnej technice powierzchniowej (piezo- bliźniacze źródło), dostarczające zdwojoną energię.
• 5-krotnie dłuższy okres trwałości w stosunku do tradycyjnych źródeł terapii.
• Gwarantowana żywotność urządzenia: min. 5.000.000 fal uderzeniowych dla maksymalnej energii
• Kąt otwarcia (apretury) – 74o: wielkopłaszczyznowe nagromadzenie energii, redukuje gęstość energii na powierzchni skóry oraz zmniejsza ból. Możliwe wykonywanie zabiegów bez stosowania środków uspokajających czy też znieczulania.

• Możliwość regulacji wielkości ogniska 16 mm x 3mm, 24 mm x 5 mm oraz 28 mm x 8 mm umożliwiająca precyzyjne przeprowadzanie zabiegu i dopasowania się do wielkości kamienia oraz ruchliwości oddechowej pacjenta
• 20 poziomów ustawienia energii umożliwia dokładną regulację dawkowania energii; częstotliwość ciągu pulsów 1 – 4 Hz.
• Brak ograniczenia efektywności działania w zakresie maksymalnej intensywności i częstotliwości.
• Gęstość strumienia energii 0,1 do 1,7 mJ/mm2 w zależności od wskazań dla terapii prowadzonej z wykorzystaniem niskiej, średniej lub wysokiej energii.
• Zakres ciśnienia fali udarowej 20 do 120 MPa,
• Statystyka fal uderzeniowych oraz wyliczenie wartości średniej.
• Optymalna głębokość penetracji od 0 do 165 mm dla wszelkich zaleceń.
• Niski poziom hałasu do 72 dB (A)
• Elektryczne bezpieczeństwo według EN 60601-1/IEC 601-1

Kompatybilność elektromagnetyczna EMC według EN 60601-1-2 /IEC 601-1-2
Klasa IIb według Wytycznej dot. produktów medycznych 93/42/EWG.
Klasa ochrony 1 według EN 60601-1/IEC 601-1. Typ „B”

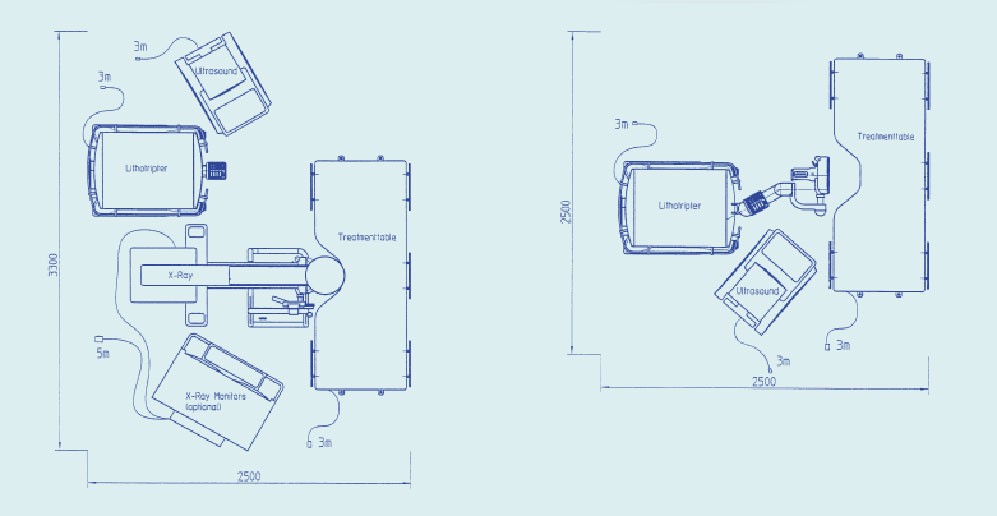

Wymagana powierzchnia tylko 15 m2 przy dwóch systemach lokalizacji

• Brak konieczności instalacji wodnej i sprężonego powietrza
• Pobór mocy 1000 VA
• Zasilanie 230 V AC 50/60 Hz

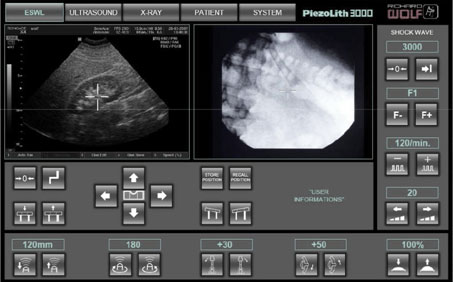

Dotykowy panel sterujący19” znajduje się na oddzielnym stojaku. Umożliwia regulacje generatora ESWL, aparatu USG, aparatu RTG i stołu zabiegowego.

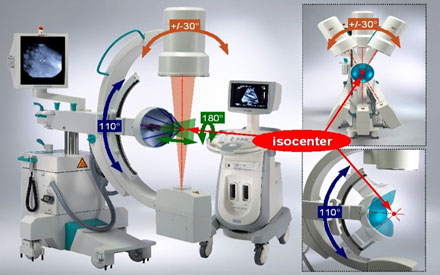

Roentgen – ruchome ramię C, model Ziehm Compact

Aparat ultrasonograficzny Aloka Prosound 6

• Monitor: monochromatyczny 12”
• Tryby pracy: B, B/B, M, B/M
• Gniazda wejściowe głowic: 2
• Głowica: convex 3,5 MHz
• Oprogramowanie do elektronicznego pozycjonowania kamienia
• Pobór mocy 1100 VA
• Zasilanie 230 V AC 50/60 Hz

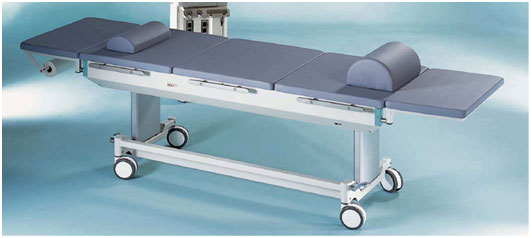

Stół zabiegowy

• Służy do optymalnego ustawienia położenia pacjenta zgodnie z systemami lokalizacji.
• Maksymalna waga pacjenta 135 kg
• Duża i komfortowa powierzchnia dla pacjenta 700 mm x 2600 mm
• Wysokość regulowana już od 750 mm
• Przesuw podłużny i porzeczny 100 mm
• Pozycja Trendelenburga ±10 stopni
• Automatyczne zerowanie położenia
• Możliwość dołączenia dostawek z obu stron
• Mobilny stół z czteroma skrętnymi kołami
• Hamulce na kółkach
• Ergonomiczny pilot sterowania z możliwością podłączenia z obu stron.
• Pobór mocy 240 VA
• Zasilanie 230 V AC 50/60 Hz
